言引：在科技飞速发展的今天，半导体行业已然成为全球经济和科技竞争的核心战场，其重要性不言而喻。从我们每天不离手的智能手机，到强大运算的电脑；从飞速运行的 5G 网络设备，到引领未来的人工智能硬件，半导体宛如无处不在的 “幕后英雄”，为这些先进科技的运行提供着不可或缺的支持，是现代科技产业的基石。毫不夸张地说，谁掌握了半导体的核心技术，谁就握住了开启未来科技大门的钥匙。
在半导体制造这个复杂而精密的庞大体系中，每一个环节、每一种设备都如同精密仪器中的关键零件，缺一不可且紧密协作。而陶瓷静电卡盘，正是其中一颗闪耀着独特光芒的关键拼图，虽然它的身影并不像光刻机那样被大众熟知，但其在半导体制造流程里却发挥着举足轻重、不可替代的关键作用。
静电吸附的神奇魔法

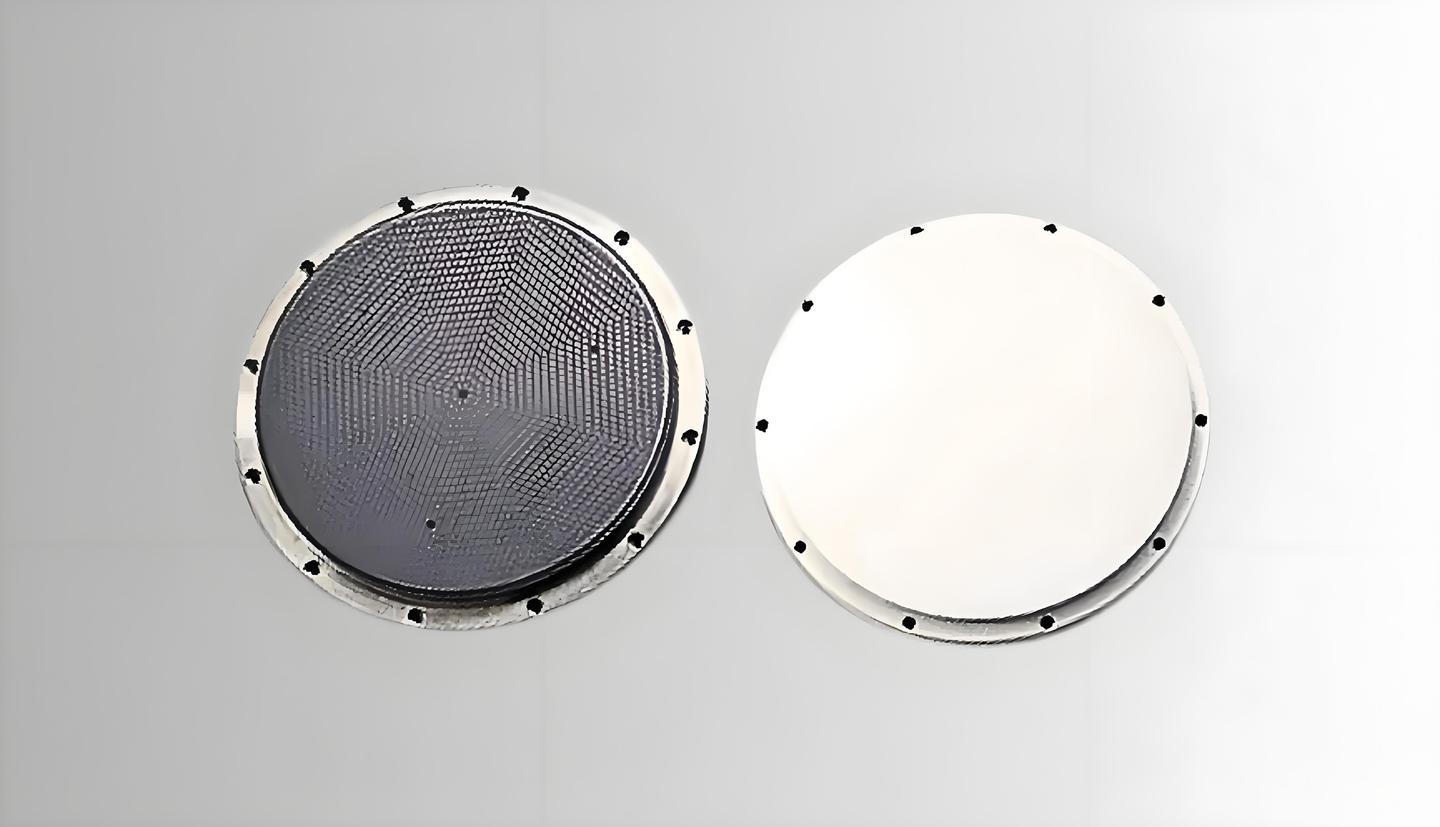

陶瓷静电卡盘，听名字就知道它的工作原理和静电吸附紧密相关。简单来说，当在陶瓷静电卡盘内部的电极层和被加工的晶圆片之间施加电压时，就会产生一个强大的静电场 。根据清华大学潘伟教授的解释，这个静电场就像一只无形却有力的大手，利用静电力将晶圆片稳稳地固定在卡盘上。
目前市面上的陶瓷静电卡盘，主要分为库仑型（Coulomb）和迥斯热背型（J-R，Jones- Rashleigh ）这两大类型。库仑型卡盘在晶圆片和电极之间有一个类似电容器的电介质陶瓷，在等离子刻蚀环境下应用较多；而 J-R 型卡盘使用的陶瓷材料电阻率略低，电荷在电场作用下能移动到卡盘表面，与晶圆片上感应出的相反电荷距离更近，产生的静电力更大，因此在化学气相沉积（CVD）、物理气相沉积（PVD）等工艺中备受青睐。
和传统的机械卡盘、真空吸盘相比，陶瓷静电卡盘的优势相当明显。机械卡盘靠机械结构固定工件，在半导体制造这种高精度要求的场景下，很容易因压力、碰撞等导致晶片破损，而且还会限制晶片的有效加工面积；真空吸盘通过真空泵创造真空状态来固定工件，不仅容易在工件上留下吸附压痕，对于一些超薄、易碎的晶圆片也难以稳定吸附 。陶瓷静电卡盘则完全不同，它凭借均匀的吸附力，能让硅片保持良好的平坦度，形变率极低，还不会留下压痕，特别适合半导体制造中对晶圆片高精度、高平整度的要求。在热稳定性方面，陶瓷材料本身就具有出色的耐高温、耐低温性能，能在半导体制造中各种复杂的温度环境下稳定工作，确保晶圆片在加工过程中的温度均匀性，这对于提高芯片的良品率至关重要。
应用领域大揭秘
陶瓷静电卡盘在半导体制造领域的应用极为广泛，是众多关键设备中不可或缺的重要部件，其身影几乎贯穿了半导体制造的每一个核心环节，对整个产业的发展起着至关重要的支撑作用。
在刻蚀机中，陶瓷静电卡盘的重要性尤为凸显。刻蚀机是半导体制造中用于去除晶圆表面特定材料的关键设备，其工作原理是利用等离子体对晶圆进行蚀刻，从而在晶圆上构建出精确的电路图案。在这个过程中，陶瓷静电卡盘就像一个精准而稳定的 “舞台”，牢牢地固定住晶圆，确保在等离子体的高速冲击下，晶圆依然能够保持稳定的位置和良好的平整度，使得蚀刻工艺能够按照预定的设计精确地进行。举例来说，在 5 纳米及以下先进制程的刻蚀工艺中，对晶圆的定位精度要求极高，哪怕是极其微小的偏差，都可能导致芯片的性能下降甚至报废 。陶瓷静电卡盘凭借其卓越的静电吸附性能和超高的平整度，能够将晶圆的定位误差控制在极小的范围内，有效保证了刻蚀工艺的精度和一致性，大大提高了芯片的良品率。
在光刻机中，陶瓷静电卡盘同样扮演着关键角色。光刻机是半导体制造的核心设备之一，其作用是将掩膜版上的电路图案通过光刻技术转移到晶圆上，是决定芯片制程精度的关键环节。在光刻过程中，需要将晶圆精确地定位在光刻机的曝光区域内，并且要保证晶圆在长时间的曝光过程中始终保持稳定，不受外界干扰。陶瓷静电卡盘以其出色的吸附稳定性和热稳定性，为晶圆提供了可靠的支撑和定位，确保光刻过程中晶圆的位置精度和平面度，从而保障了光刻图案的准确性和清晰度，对于实现高精度的芯片制造起着不可或缺的作用。例如，在极紫外（EUV）光刻机中，由于其光刻精度极高，对晶圆的定位和稳定性要求更是达到了极致，陶瓷静电卡盘的高性能表现成为了实现 EUV 光刻技术的重要保障之一。
除了刻蚀机和光刻机，在化学气相沉积（CVD）设备中，陶瓷静电卡盘也发挥着重要作用。CVD 是一种在晶圆表面沉积薄膜材料的工艺，广泛应用于半导体制造中的绝缘层、导电层等薄膜的制备。在 CVD 过程中，需要将晶圆加热到特定的温度，并在高温环境下通入反应气体，使气体在晶圆表面发生化学反应，从而沉积出所需的薄膜。陶瓷静电卡盘不仅能够在高温环境下稳定地固定晶圆，还能通过其良好的热传导性能，确保晶圆在加热过程中温度均匀分布，避免因温度差异导致薄膜沉积不均匀，影响芯片性能。同时，其优异的化学稳定性也保证了在 CVD 的复杂化学环境中不会被腐蚀，延长了设备的使用寿命。
市场风云：现状与格局
从全球范围来看，陶瓷静电卡盘市场在近年来呈现出稳步增长的态势。根据VMResearch的数据显示，2023 年全球陶瓷静电卡盘市场规模大约为 11.42 亿美元，预计到 2030 年将达到 16.57 亿美元，在 2024 – 2030 期间，年复合增长率（CAGR）为 5.3% 。这一增长趋势背后，是半导体行业持续扩张以及技术不断进步所带来的强大驱动力。随着半导体芯片制程工艺朝着更高精度、更小尺寸的方向发展，对制造设备的精度和稳定性要求也越来越高，作为关键部件的陶瓷静电卡盘，其市场需求自然水涨船高。
在市场竞争格局方面，全球陶瓷静电卡盘市场呈现出寡头垄断的态势，核心厂商主要集中在日本和美国。其中，SHINKO、NGK Insulators、NTK CERATEC、TOTO 和 Sumitomo Osaka Cement 等企业占据了市场的主导地位，前五大厂商大约占有全球 79% 的份额 。以 SHINKO 为例，这家公司凭借其深厚的技术积累和丰富的行业经验，在陶瓷静电卡盘领域树立了卓越的品牌形象，其产品以高精度、高稳定性著称，广泛应用于全球各大半导体制造企业，在 2023 年以 21.70% 的市场收入份额占据全球首位 。NGK Insulators 同样实力强劲，作为一家在陶瓷材料领域拥有悠久历史的企业，其在陶瓷静电卡盘的研发和生产方面具备独特的技术优势，通过不断创新和优化产品性能，赢得了众多客户的信赖，2023 年其市场收入份额达到 19.63%，紧随 SHINKO 之后。
从地区分布来看，北美是全球最大的陶瓷静电卡盘市场，占有大约 51% 的份额 。这主要得益于北美地区拥有众多全球领先的半导体企业，如英特尔、英伟达等，这些企业在半导体制造技术和产能方面处于世界前沿，对陶瓷静电卡盘等高端半导体设备零部件的需求十分旺盛。同时，北美地区在半导体研发和创新方面投入巨大，不断推动着半导体制造技术的升级，也进一步刺激了对高性能陶瓷静电卡盘的市场需求。亚太地区则是市场增长最为迅速的区域，预计在未来几年内，亚太地区的市场份额将逐步提升。这主要得益于中国、韩国、日本等国家和地区半导体产业的快速崛起。中国作为全球最大的半导体消费市场，近年来在半导体制造领域加大了投资力度，众多新建的半导体工厂纷纷投产，对陶瓷静电卡盘等关键设备零部件的需求呈现出爆发式增长 。韩国和日本在半导体技术和产业方面也具有深厚的底蕴，三星、台积电、索尼等企业在全球半导体市场中占据重要地位，其对陶瓷静电卡盘的高端需求也为市场增长提供了有力支撑。
国产之路：挑战与机遇
在全球半导体产业蓬勃发展的大背景下，中国的半导体用陶瓷静电卡盘行业也在积极探索前行，努力实现从追赶到超越的跨越，这其中既面临着诸多严峻的挑战，也迎来了前所未有的发展机遇。
不得不承认，中国的陶瓷静电卡盘行业起步相对较晚。在技术积累和产业化实力方面，与日本、美国等行业领先国家存在一定的差距。由于半导体制造对陶瓷静电卡盘的精度、稳定性和可靠性等性能要求极高，国内企业在研发和生产过程中面临着重重困难。在关键技术指标上，如吸附力的均匀性、热稳定性以及产品的一致性等方面，国产陶瓷静电卡盘与国际知名品牌的产品相比，仍有一定的提升空间。同时，国内企业在高端产品的研发能力上相对薄弱，难以满足半导体行业不断升级的技术需求，导致市场在很大程度上依赖进口。根据新思界发布的报告显示，2022 年中国陶瓷静电卡盘市场规模达到了 9.12 亿元人民币，但由于国内产能产量和产品性能不足，大部分市场份额被国外品牌占据。
不过，近年来国家对半导体产业的重视程度与日俱增，出台了一系列鼓励和支持政策，为陶瓷静电卡盘行业的发展提供了有力的政策保障 。政府通过税收优惠、研发补贴、产业基金等多种方式，引导和鼓励企业加大在半导体设备零部件领域的研发投入，推动产业的自主创新和技术升级。这些政策的出台，不仅为国内企业提供了良好的发展环境，也吸引了大量资本涌入半导体设备及其零部件的研发和生产领域，为陶瓷静电卡盘行业的发展注入了强大的动力。
随着国内半导体产业的快速扩张，众多新建的半导体工厂纷纷投产，对陶瓷静电卡盘等关键设备零部件的需求呈现出爆发式增长。这为国内陶瓷静电卡盘企业提供了广阔的市场空间和发展机遇 。国内企业可以通过与本土半导体制造企业紧密合作，深入了解市场需求，加速产品的研发和迭代，实现产品的本地化供应，从而在满足国内市场需求的同时，逐步提升自身的技术水平和市场竞争力。
面对机遇与挑战并存的局面，国内众多企业积极布局陶瓷静电卡盘领域，加大研发投入，努力突破技术瓶颈。华卓精科已开发出 12 寸 PVD 氮化铝静电卡盘，并实现小规模量产，在一定程度上破除了海外厂商在静电卡盘领域的长期垄断局面；君原电子科技（海宁）有限公司申请了 “一种氮化铝陶瓷静电卡盘的制备方法” 的专利，展示了一种高效的制备方法，将为提升静电卡盘的生产工艺和产品性能提供技术支持 。这些企业的努力和创新，为国产陶瓷静电卡盘行业的发展带来了新的希望和曙光。
未来蓝图：技术革新与展望
展望未来，半导体用陶瓷静电卡盘行业充满了无限的发展潜力和机遇，在技术革新的驱动下，有望迎来更加辉煌的篇章。
在新材料研发方面，科学家们正积极探索和研究各种新型陶瓷材料以及复合材料，力求进一步提升陶瓷静电卡盘的性能。例如，高性能陶瓷复合材料的研发成为了一个重要的方向。这种材料结合了多种陶瓷材料的优势，通过优化材料的组成和结构，可以显著提高卡盘的机械强度、热传导性以及抗磨损性能。机械强度的提升能够使卡盘在承受更大压力和冲击力的情况下，依然保持稳定的结构和性能，减少因外力作用导致的变形和损坏，从而提高卡盘的使用寿命和可靠性；热传导性的增强则有助于更快速、均匀地传递热量，确保晶圆在加工过程中的温度一致性，进一步提升芯片的制造质量和良品率；抗磨损性能的改善可以降低卡盘在长期使用过程中的磨损程度，减少维护和更换的频率，降低生产成本。
智能技术的集成也将为陶瓷静电卡盘带来全新的变革 。随着人工智能、传感器技术和自适应控制算法的飞速发展，未来的陶瓷静电卡盘有望实现智能化升级。通过在卡盘上集成各种高精度传感器，能够实时监测晶圆的厚度、材料特性、温度分布以及吸附力的变化等关键参数。这些传感器收集到的数据将被传输到智能控制系统中，系统利用先进的算法对数据进行分析和处理，并根据分析结果自动调整卡盘的吸附力、温度等工作参数，实现对晶圆的精准控制。这种智能化的自适应控制能够大大提高生产效率，减少人为干预带来的误差和不确定性，确保每一片晶圆都能得到最优化的加工处理，从而提高产品的一致性和成品率。
在半导体制造技术不断向更高精度、更大尺寸晶圆发展的趋势下，陶瓷静电卡盘也需要不断适应这些变化。对于更高精度的制程工艺，如 3 纳米、2 纳米甚至更小尺寸的芯片制造，对卡盘的定位精度、平整度和稳定性提出了更为苛刻的要求。陶瓷静电卡盘需要进一步提升其吸附力的均匀性和稳定性，确保在极微小的尺度下，晶圆依然能够被精确地固定和加工，避免因卡盘性能不足而导致的芯片缺陷和良品率下降。而随着晶圆尺寸逐渐向 18 英寸甚至更大发展，卡盘需要具备更强的承载能力和更大面积的均匀吸附性能，以满足大尺寸晶圆的加工需求。这不仅需要在材料和结构设计上进行创新，还需要研发新的制造工艺和技术，以保证卡盘在大尺寸下的性能可靠性。
半导体用陶瓷静电卡盘行业正站在一个新的历史起点上，技术革新将是推动行业持续发展的核心动力。无论是新材料的研发、智能技术的集成，还是对更高精度、更大尺寸晶圆制造需求的适应，都为行业带来了广阔的发展空间和无限的可能。在未来，随着技术的不断突破和创新，陶瓷静电卡盘将在半导体制造领域发挥更加重要的作用，助力全球半导体产业迈向更高的台阶 。
本报告关注全球及中国市场半导体用陶瓷静电卡盘的产能、产出、销量、销售额、价格以及发展前景。主要探讨全球和中国市场上主要竞争者的产品特性、规格、价格、销量、销售收益以及他们在全球和中国市场的占有率。历史数据覆盖2020至2024年，预测数据则涵盖2025至2031年。
